DIY-Upgrade: SV226P – Bestehende Filterschubladen clever nachrüsten

Mit dem neuen Off-Axis-Guider SV238 OAG hat Svbony sein Zubehörportfolio sinnvoll erweitert und richtet sich damit gezielt an ambitionierte Astrofotografen. Allerdings bringt diese Neuerung eine kleine Einschränkung mit sich: Der OAG ist ausschließlich mit der neueren SV226P-Filterschublade kompatibel – die weit verbreitete SV226 bleibt außen vor.

Doch statt direkt in neue Hardware zu investieren, gibt es eine deutlich elegantere Lösung.

Ich habe eine praktische und kostengünstige Methode entwickelt, mit der sich die bestehende SV226-Filterschublade mit überschaubarem Aufwand zur SV226P-Version umrüsten lässt. Das Projekt richtet sich an alle, die ein wenig handwerkliches Geschick mitbringen und Freude daran haben, ihr Equipment selbst zu optimieren.

Was wird benötigt?

Für den Umbau braucht es nur wenige Werkzeuge und Materialien:

• Eine passende Bohrschablone (3D-Druck)

• Einen Akkuschrauber oder eine Bohrmaschine

• Einen Gewindebohrer für M3

• Einen Kernlochbohrer

• Passende Schrauben (DIN912 M3x12 Zylinderkopfschrauben)

Mit Ausnahme des Akkuschraubers lassen sich alle benötigten Teile in der Regel für unter 10 € im Baumarkt besorgen.

Schritt-für-Schritt-Anleitung

Schritt 1: Vorbereitung

Druckt die Bohrschablone aus und positioniert sie sorgfältig auf der Filterschublade. Achtet darauf, dass sie exakt ausgerichtet ist – dies ist entscheidend für ein sauberes Ergebnis.

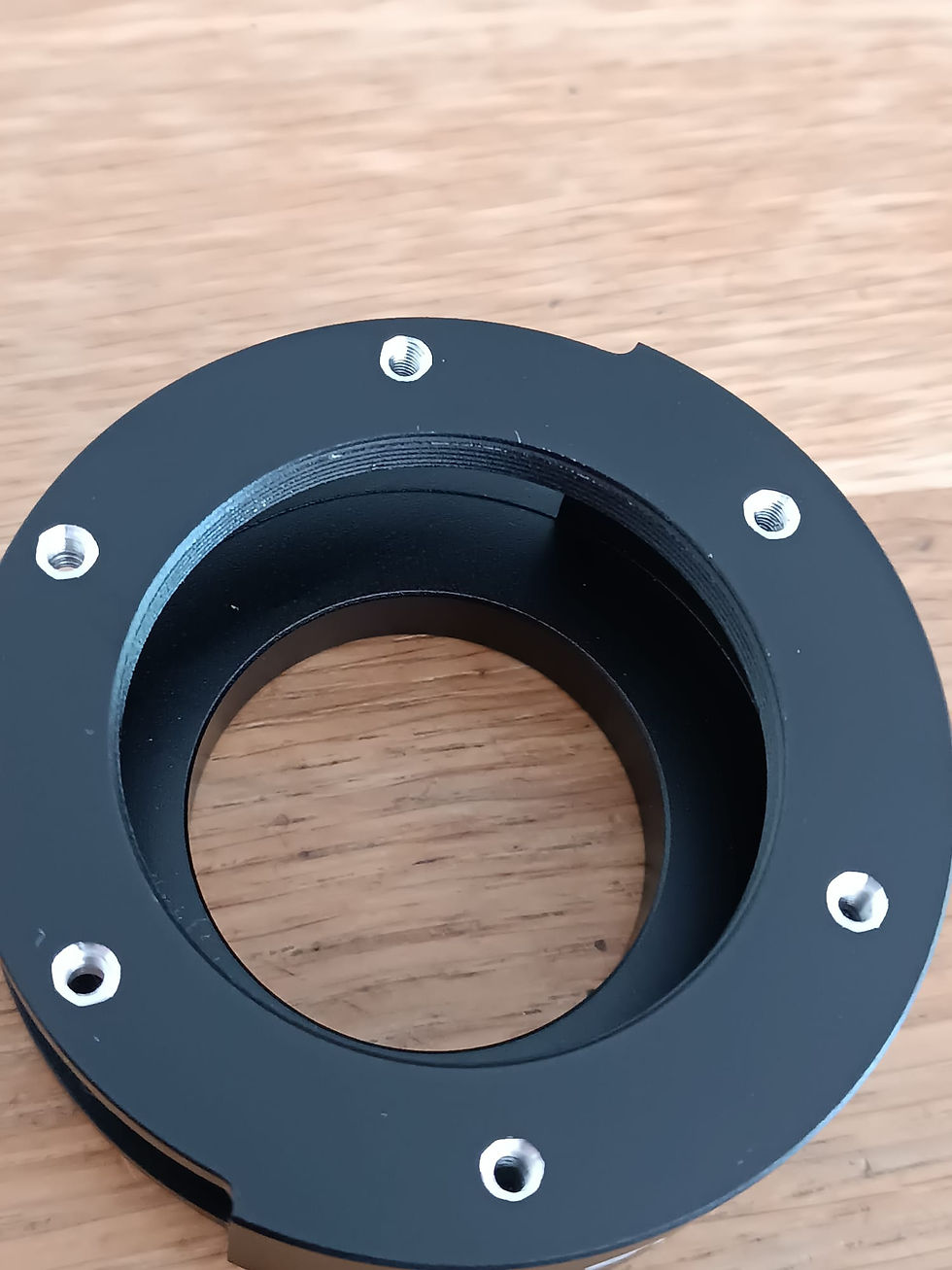

Schritt 2: Bohren und Gewinde schneiden

Bohre die vorgesehenen Löcher mit der Bohrschablone vor und schneide anschließend die M3-Gewinde. Arbeitet hier ruhig und mit Gefühl, das Aluminium der Filterschublade ist relativ weich und die Gewinde werden dabei schnell unsauber. Nutze am Besten etwas Schneidöl oder Spitius als Schmierstoff

Schritt 3: Montage

Setzt nun alle Komponenten zusammen. Wichtig: Verwendet kürzere Schrauben als die original mitgelieferten von Svbony, da diese etwa 2-3 mm zu lang sind und andernfalls Probleme verursachen können.

kürzere Schrauben besorgen und das Problem ist gelöst 👍

3D-Druckdatei

Die benötigte Bohrschablone steht als 3D-Druckdatei auf Thingiverse zum Download bereit. Den entsprechenden Link findest Du hier:

https://www.thingiverse.com/thing:7333453

Fazit

Mit diesem einfachen DIY-Umbau lässt sich die vorhandene SV226-Filterschublade effizient aufwerten und kompatibel zum SV238 OAG machen. Ihr spart nicht nur Geld, sondern gebt eurem bestehenden Equipment ein sinnvolles Upgrade – schnell, unkompliziert und mit einem guten Gefühl.
